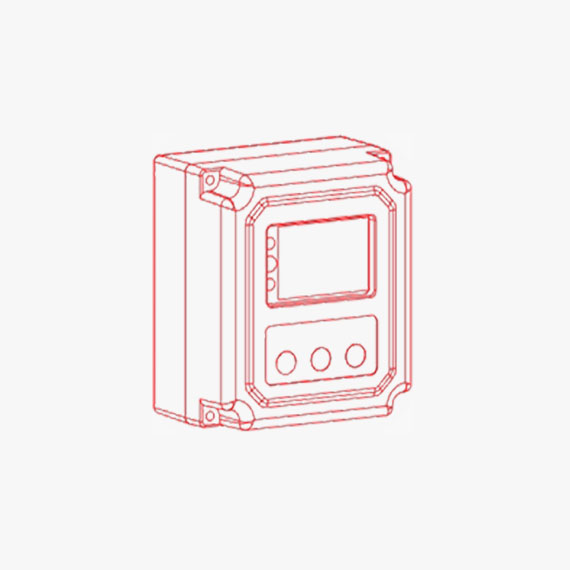

Beli_D30非侵入式控制模塊
Beli_D30系列是高性能型、非侵入式免開蓋操作電機執行器控制器,兼容性強,長壽命,簡單操作及安裝調試,同時具有出色的性能,采用32位ARM_Cortex_M0微處理器,12位ADC采樣,性能強勁。
升級版版Beli_D30Plus性能更強大,增加有無源輸出及開關量控制等功能。
高性能:Beli_D30/D30_Plus系列是高性能、非侵入式免開蓋操作電機執行器控制器,兼容性強,長壽命,簡單操作及安裝調試,同時具有出色的性能,采用32位ARM_Cortex_M0微處理器,12位ADC采樣,性能強勁。
兼容性:能直接接收工業儀表或計算機等輸出的4~20mA DC或0-10V DC信號(其它輸入信號類型可在出廠前定制),與電位器或編碼器反饋的電動執行器配套對各種閥門或裝置進行精確定位操作,能對電動執行器的轉角(或位移)進行自由標定,同時輸出4~20mA DC或0-10V DC的執行器轉角位置(或位移)反饋轉換信號,可精確設定執行器轉角位置的下限限位值和上限限位值。
易用性:定位器采用點陣式LCD屏,2個LED指示燈,3個按鍵,通過LCD屏可直接顯示全中文漢字菜單,人機交互更友好,通過按鍵切換顯示定位器的模態,閥位實際開度值、閥位設定開度值、定位器殼內溫度等信息,操作方便易用。
高定位精度:獨特軟件算法,運行過程中自學習電機慣性,提前關斷電機運行,提高電機的一次定位的成功率,同時也提高定位精度。
高可靠性:所有器件都進行過高低溫可靠性測試,老化測試。各環節嚴格把控,從源頭設計端、到生產端、客服端,只為精益求精,專業化生產。

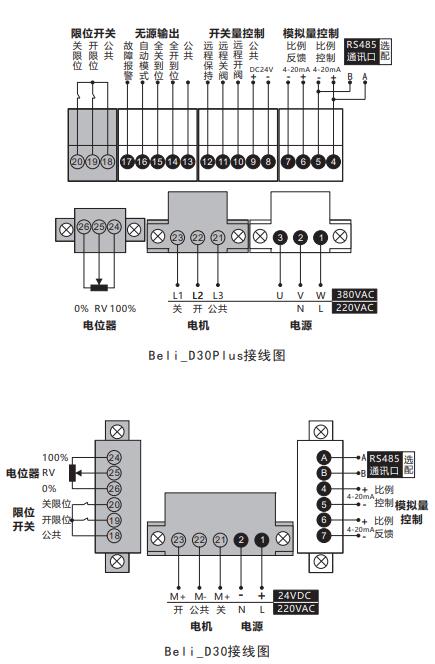

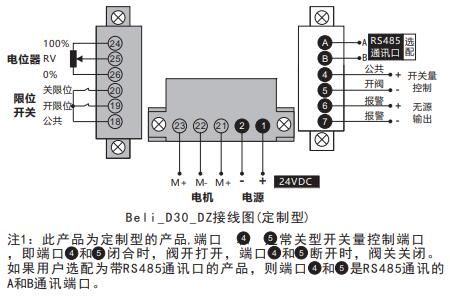

參見下圖進行接線,按照接線端子和儀表外殼上的接線圖,連接好電動執行器和電源連線,注意連接時的極性,為減少電機干擾,應將強電與弱電信號線分開走線;接上位機儀表的電流控制信號線一般建議采用雙絞線傳輸,并應盡量短些,若必須使用較長的連線時,應采用屏蔽信號線,外屏蔽與控制柜外殼妥善接地。
智能定位器與儀表/PLC之前的線推薦采用20AWG高溫線進行連接。
